超聲波塑料焊接的作用是什麽

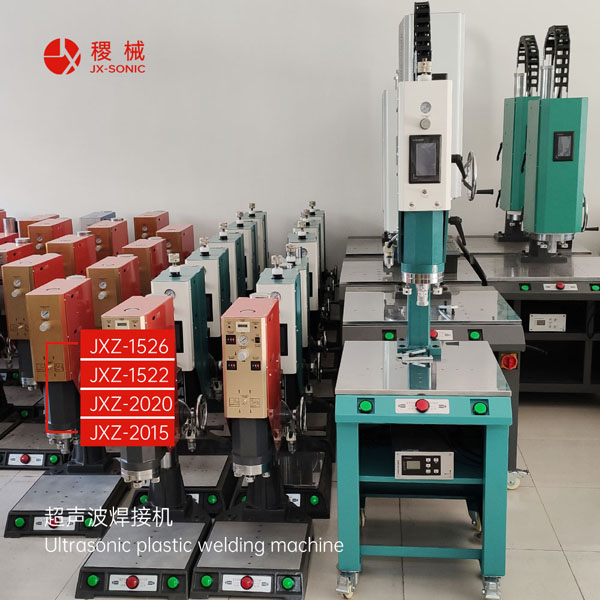

超聲波塑料焊接機由超聲波發生器、氣壓傳(chuan) 動係統、換能器及工具頭和機械裝置、控製係統等組成。

超聲波發生器

1)功率較大的超聲波塑料焊接機,發生器信號采用鎖相式頻率自動跟蹤電路,使發生器輸出的頻率基本上與(yu) 換能器諧振頻率一致。

2)功率在500w以上的超聲波塑料焊接機所用發生器采用自激式功率振蕩器,也具有一定的頻率跟蹤能力。

超聲波塑料焊接機使用的聲學係統

1)換能器 超聲波塑料焊接機用的聲學係統包括三個(ge) 部分:

1驅動部分

2固定部分

3工作部分。

在以上三個(ge) 組成部分中,驅動是核心,一般采用螺栓夾緊的縱向振動換能器,其中半波長縱向振子與(yu) 四分之一的波長縱向振子,半波長縱向振與(yu) 半波長聚能器相連接組成一個(ge) 全波長塑料焊接換能器,而四分之一波長縱向振子與(yu) 四分之一波長聚能器相連,組成一個(ge) 半波長換能器。

2)工具頭 對不同的焊接對象需要有不同工具頭,不管是近場焊接還是傳(chuan) 輸焊接,隻有半波長的工具頭才能使焊接端麵達到振幅。工具頭,有帶振幅放大的和不帶振幅放大的兩(liang) 種,塑料焊接機用聲學係統工具頭,所用材料通常為(wei) 鋁合金,其端麵鍍硬質合金,功率較大時也有用鈦合金材料製成的,該材料疲勞強度比鋁合金高一倍多。

氣動傳(chuan) 動係統 包括有:過滹器、減壓閥、油霧器、換向器、節流閥、氣缸等。 工作時首先由空壓機驅動衝(chong) 程氣缸,以帶動超聲換能器振動係統上下移動,動力氣壓在中小功率的超聲波焊接中氣壓根據焊接需要調定。

控製係統 控製係統由時間繼電器或集成電路時間定時器組成。 主要功能是:一是控製氣壓傳(chuan) 動係統工作,使其焊接時在定時控製下打開氣路閥門,氣缸加壓使焊頭下降,以一定壓力壓住被焊物件,當焊接完後保壓一段時間,然後控製係統將氣路閥門換向,使焊頭回升複位;二是控製超聲波發生器工作時間,本係統使整個(ge) 焊接過程實現自動化,操作時隻啟動按鈕產(chan) 生一個(ge) 觸發脈衝(chong) ,便能自動地完在本次焊接全過程。整個(ge) 控製係統的順序是:電源啟動一觸發控製信號氣壓傳(chuan) 動係統,氣缸加壓焊頭下降並壓住焊觸發超聲發生器工作,發射超聲並保持一定焊接時間去除超聲發射繼續保持一定壓力時間退壓,焊頭回升焊接結束。
