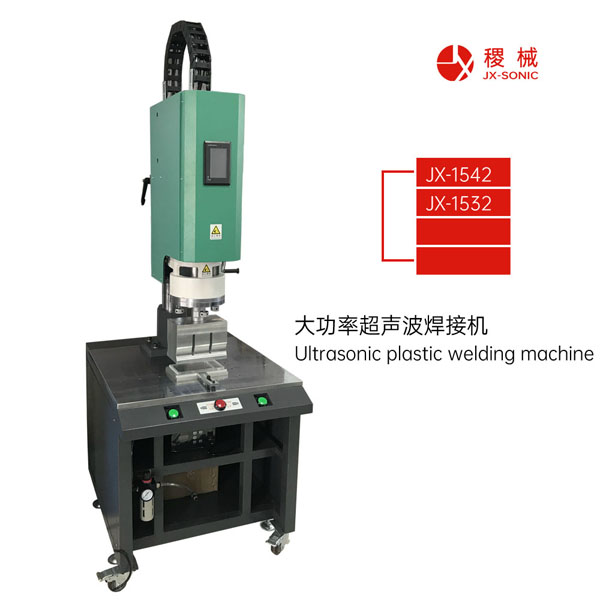

為(wei) 了獲得 的、可重複的熔焊方式，必須遵循三個(ge) 主要設計方向：

1 初接觸的兩(liang) 個(ge) 表麵必須小，以便將所需能量集中，並盡量減少所需要的總能量（即焊接時間）來完成熔接。

2 找到適合的固定和對齊的方法，如塑料件的接插孔、台階或企口之類。

3 圍繞著連接界麵的焊接麵必須是統一而且相聯係互緊密接觸的。如果可能的話，接觸麵盡量在同一個(ge) 平麵上，這樣可使能量轉換時保持一致。

我們(men) 欲求產(chan) 品達到水、氣密的功能時，定位與(yu) 超聲波導熔線是成敗的重要關(guan) 鍵，所以在產(chan) 品設計時的考慮，如：定位、材質、肉厚，與(yu) 超聲波導熔線的對應比例有絕對的關(guan) 係。在一般水、氣密的要求，導熔線高度應在 0.5~0.8m/m 之範圍（視產(chan) 品肉厚而定），如低於(yu) 0.5m/m以下，要達到水氣密的功能，除非定位設定要非常標準，而且肉厚有 5 m/m 以上，否則效果不佳。

一般要求水氣密的產(chan) 品其定位與(yu) 超音波導熔線的方式如下：

    斜 切 式 ：適合水密性及大型產(chan) 品之熔 接，接觸麵角度 =45°， x=w/2，d=0.3~0.8mm為(wei) 佳。

    階梯尖式：適合水密性及防止外凸或龜裂之方法，接觸麵的角度= 45°，x=w/2，d=0.3~0.8mm為(wei) 佳。

    峰穀尖式：適合水密性且高強度熔接，d=0.3~0.6mm　內(nei) 側(ce) 接觸麵之高度 h 依形狀大小而有變化，但 h 約在1~2mm左右。

    產(chan) 品實施超聲波作業(ye) 無法達到水、氣密，除了超聲波導熔線、治具定位、產(chan) 品本身定位等因素外，超聲波設定的條件也是一項主因。我們(men) 在此更深入探討引響水氣密的另一原因（熔接條件），在我們(men) 實施超音波熔接作業(ye) 時，求效率求快是 基本目標，但往往也忽略了其求效率的要領，正常有兩(liang) 種現象出現：

    一、下降速度、緩衝(chong) 太快：此一形成的速度，使動態壓力加上重力加速度將把超聲波導熔線壓扁，使導熔線無法發揮導熔的作用，形成假相熔接。

    二、熔接時間過長：塑料產(chan) 品因接收過長時間的熱能，不僅(jin) 使塑料材質熔化，更進而造成塑料組織焦化現象，產(chan) 生砂孔，水或氣即由此砂孔滲透而出。這是一般生產(chan) 技術者 不易發現之處。

超聲波塑料件的焊接線設計

（1）正確的導熔線設計  導熔線的設計必須保證焊麵的初始接觸區域較小，以降低超聲波焊接過程所需的總能量，增加焊接強度，同時減少焊接麵毛邊的產(chan) 生。

（2）設計定位特征  在兩(liang) 個(ge) 塑膠件焊接麵開始接觸之前，在零件之間設計定位特征能夠保證兩(liang) 個(ge) 塑膠件的準確定位。這有利於(yu) 超聲波焊接的質量和提高焊接的尺寸精度。定位特征包括定位柱、孔、凸台和邊等。當然也可以設計輔助夾具來增加定位，我們(men) 不推薦這種方法，因為(wei) 從(cong) 麵向製造和裝配的產(chan) 品設計理論來看，輔助夾具會(hui) 帶來產(chan) 品成本的增加不是一個(ge) 好的方法。

（3）焊接麵均勻一致並緊密接觸  塑膠件的兩(liang) 個(ge) 焊接麵必須均勻一致並緊密接觸，盡可能保持在同一平麵，從(cong) 而使得能量均勻傳(chuan) 導，有利於(yu) 取得一致的焊接效果，並減小毛邊產(chan) 生的可能性。

（4）美工溝設計  在塑膠件焊接麵的四周額外增加0.25-0.64mm的間隙，可以避免焊接時產(chan) 生的毛邊外露於(yu) 塑膠件外表麵，同時可以使得塑膠件之間的變形不易被發現，從(cong) 而提高塑膠件的外觀質量。

注塑方式能有效提供比較 的焊接用塑膠件。光我們(men) 決(jue) 定用超聲波焊接技術完成熔合時，塑料件的結構設計必須先考慮如下幾點：

1 焊縫的大小（即要考慮所需強度）

2 是否需要水密、氣密

3 是否需要 的外觀

4 避免塑料熔化或合成物的溢出

5 是否適合焊頭加工要求

焊接質量可能通過下幾點的控製來獲得：

1 材質

2 塑料件的結構

3 焊接線的位置和設計

4 焊接麵的大小

5 上下表麵的位置和鬆緊度

6 焊頭與(yu) 塑料件的妝觸麵

7 順暢的焊接路徑

8底模的支持
