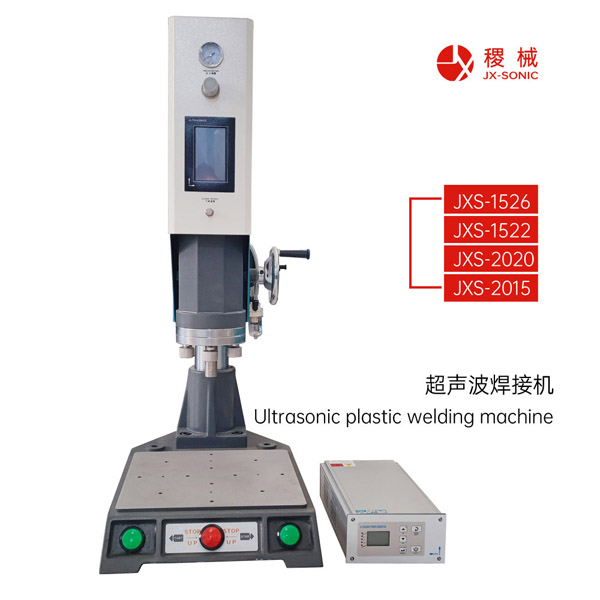

超聲波焊接機焊頭安裝調試

超聲波焊接機焊頭安裝調試

1.將選擇開關(guan) 置於(yu) 手動位置，調較壓力調整旋鈕，使壓力表指示在0.2Mpa左右，（大約能使焊頭上升之 小壓力）. 　

2.置下焊模於(yu) 工作台麵,再放工件於(yu) 下焊模內(nei) 。 　

3.放鬆機體(ti) 的鎖緊搖手，轉動升降手輪，使上焊模與(yu) 工件之距離大於(yu) 75mm，扳緊鎖緊搖手。 　　

4.雙手按下兩(liang) 個(ge) 下降按鈕，使上焊模下降。 　　

5.放鬆四支振頭固定螺絲(si) ，旋轉上焊模以配合工件，然後再鎖緊四支振頭固定螺絲(si) 。 6.鬆開止赴螺絲(si) ，旋轉止赴螺絲(si) (M12x1)，使之與(yu) 升降台接觸。按緊急上升按鈕，使上焊模上升，再旋轉止赴螺絲(si) 約7mm。 　　

7.雙手按下兩(liang) 個(ge) 下降按鈕，使上焊模下降。放鬆機體(ti) 鎖緊搖手，轉動升降手輪，慢慢將上焊模下降，同時移動下焊模，使工作麵與(yu) 上焊模接觸吻合均勻，鎖緊機體(ti) 鎖緊搖手。 　

8.按緊急上升按鈕，使焊頭上升，旋轉止赴螺絲(si) ，大約下降2mm，具體(ti) 尺寸視工件而定，使操作時止赴螺絲(si) 與(yu) 升降脫離接觸。但當下焊模沒有工件時，止赴螺絲(si) 能夠阻止上焊模與(yu) 下焊模觸碰,保護機件不致損壞. 　

9.用螺絲(si) 壓板固定好下焊模於(yu) 工作台上. 　

10.以上操作是校模步驟.更精確之校模,須在試焊時,一麵觀察,一麵調整,可用複寫(xie) 紙在工件與(yu) 上焊之間,觀察上焊模下壓後,白紙上顯示的壓痕,根據壓痕的深淺,用薄墊片墊調下焊模底部,使工件的焊接麵受壓均勻. 　　

為(wei) 達到機器 大能量，上焊模與(yu) 工件間的距離應盡量縮短，但仍應留有必要的距離，以便工件的放置和取出。升降台的 大行程為(wei) 75mm，因此在校模前，在確定上焊模在 大行程時，不會(hui) 接觸工件。
