超聲波焊接機氣路原理

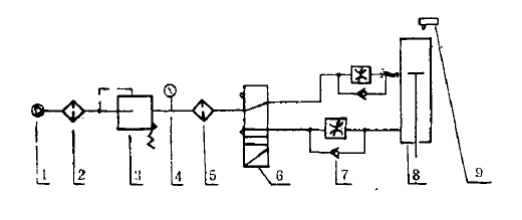

超聲波焊接機氣路原理：初始狀態應是P、B通路, P、A斷路,使氣缸帶動的換能器焊頭向上複位, 當啟動開關(guan) 信號送到發生器時,P 、B由原來通路變為(wei) 斷路, 此時P、A由原來斷路變為(wei) 通路,使氣缸帶動的換能器下降, 當下降至設定位置時觸動裝於(yu) 機架內(nei) 的微動開關(guan) , 以觸發超聲波發振工作, 發振及保壓時間由發生器預先設定觸發壓力10-70kg,可通過壓力調節盤預先調整控製觸發範圍, 待超聲、保壓結束後, 發生器自動又來一信號使電磁閥釋放, 二位五通電磁閥換向, 將換能器返回原處複位, 完成一次焊接過程, 壓力盤的調節是根據不同特性的焊頭和焊接對象而設定的。
