超聲焊接機工作原理

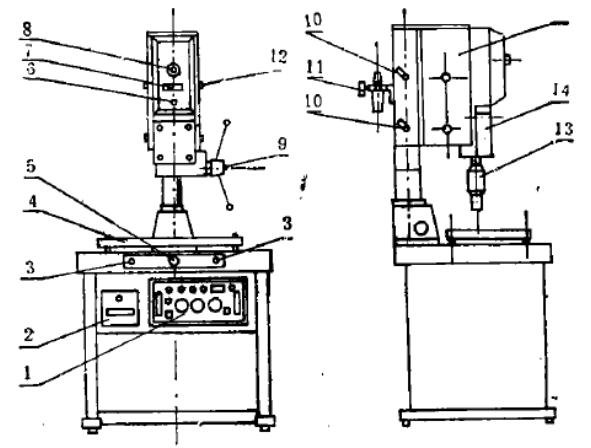

超聲焊接機工作原理：超聲波焊接機由超聲波發生器、超聲波換能器、機械傳(chuan) 動三部分組成。機械傳(chuan) 動係統本係統是一種含操作台由氣缸進行傳(chuan) 動的大型落地式裝置, 並采用條牙方法通過手輪調節焊頭的上下位置, 不設有水平調整機構。見圖。圖中, 發生器一抽屜, 啟動開關(guan) , 調平工作台緊急製動開關(guan) 指示燈, 工作壓力調節，工作速度調節上下移動手輪上下移動鎖定」氣源三聯件八門固定螺釘, 換能器換能器安裝座門。

    超聲波焊接機工作原理圖

　　將大於(yu) 的氣源送入分水濾氣器, 經過壓力調節閥使壓力表讀數為(wei) 使用壓力, 一般在2-6kg/cm之間。後又經油霧器再送入二位五通電磁換向閥, 該電磁閥的吸動信號由發生器控製, 換向閥氣路見圖圖中, 氣源分水濾氣器’壓力調節閥壓力指示表多油霧器二位五通電磁閥單向節流閥, 執行機構氣缸觸發開關(guan) 。
